उत्पाद विवरण:
|
| रेटेड वोल्टेज: | 220V | आवेदन: | पृथक दबावयुक्त सौर मंडल |
|---|---|---|---|
| नमूना: | एसआर258 | रंग: | स्लेटी |
| तापमान की रेंज: | 0～99℃ | विद्युत चुम्बकीय वाल्व: | डीसी 12वी एसी 220वी |
| प्रकार: | बुद्धिमान सौर वॉटर हीटर नियंत्रक | संरक्षण प्रकार: | आईपी41 |
| प्रमुखता देना: | सौर गर्म पानी नियंत्रक,सौर थर्मल नियंत्रक |
||

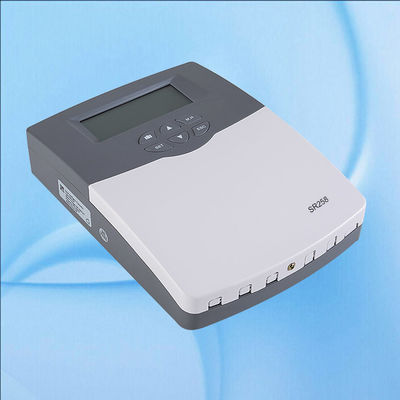

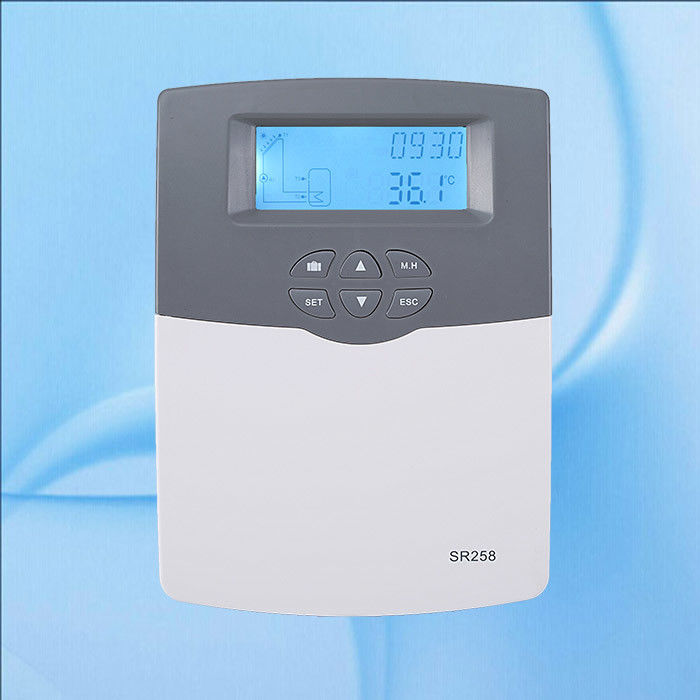

पृथक दबावयुक्त सौर प्रणाली के लिए SR258 इंटेलिजेंट सोलर वॉटर हीटर नियंत्रक
परिचय:
अलग दबाव वाले सौर मंडल के लिए उपयुक्त
तापमान माप सटीकता:0.1C
पारंपरिक/एचई पंप दोनों पर उपलब्ध हैं
मुख्य तकनीकी डेटा:
नियंत्रक का आकार: 187 मिमी x128 मिमी x46 मिमी
बिजली की आपूर्ति: AC100-240V50-60Hz। .
बिजली की खपत: <2.5W
रेटेड आवेग वोल्टेज: 2.5KV
आवास: प्लास्टिक एबीएस
सुरक्षा प्रकार: IP41
माउंटिंग: दीवार माउंटिंग
ऑपरेशन: फ्रंट कवर पर 6 पुश बटन।
तापमान मापने की सटीकता: ± 0.1oC
कलेक्टर तापमान मापने की सीमा: -10oC ~220oC
टैंक तापमान मापने की सीमा: 0oC ~110oC
पंप की उपयुक्त शक्ति: 3 पंप को जोड़ा जाना संभव है
एचके की उपयुक्त शक्ति (बैकअप हीटिंग): 1 पीसी ˂1500W।
इनपुट: 5 सेंसर
कलेक्टर के लिए 1 पीस*Pt1000 सेंसर (≤500oC) (सिलिकॉन केबल≤280oC)
टैंक के लिए 4पीसी*एनटीसी10के बी3950 सेंसर (≤ 135oC) (पीवीसी केबल ≤105oC)
1*एफआरटी रोटरी वेन प्रकार इलेक्ट्रॉन प्रवाह मीटर
आउटपुट: सर्कुलेशन पंप और बैकअप हीटिंग के लिए 4 रिले
2*इलेक्ट्रॉनमैग्नेटिक रिले मैक्स.करंट 1ए
1*सेमीकंडक्टर रिले अधिकतम धारा 1ए
1*इलेक्ट्रॉनचुंबकीय रिले अधिकतम धारा 10ए
1*PWM वैरिएबल फ्रीक्वेंसी आउटपुट (स्विचेबल 0-10v)
परिवेश का तापमान: -10oC ~ 50oC.
वाटर प्रूफ ग्रेड: IP41
अनुप्रयोग क्षमता
संग्राहकों की अधिकतम संख्या:1
भंडारण टैंकों की अधिकतम संख्या:1
रिले की अधिकतम संख्या:5
सेंसर की अधिकतम संख्या:4
विज़ुअलाइज़ेशन एप्लिकेशन सिस्टम की अधिकतम संख्या: 1
HE पंप के लिए सिग्नल पोर्ट:IPWM1
एफआरटी:1* रोटरी वेन प्रकार इलेक्ट्रॉन प्रवाह मीटर
मुख्य कार्य:
दिनांक---तिथि निर्धारण
समयबद्ध ताप---बैकअप तापन
वृत्त---गर्म जल परिसंचरण
लोड---सेटअप लोडिंग टैंक1
COL---कलेक्टर1
पंप---पंप नियंत्रण मोड
कूल---कूलिंग फ़ंक्शन
औक्स---सहायक कार्य
आदमी---मैन्युअल मोड
बीएलपीआर---अवरुद्ध सुरक्षा कार्य
ओटीडीआई---थर्मल कीटाणुशोधन कार्य
एफएस---फ्लो मीटर प्रकार का चयन।
यूनिट---सीएफ यूनिट स्विच
आरएसटी---फ़ैक्टरी सेटिंग
पास--- पासवर्ड सेट
अवकाश समारोह
स्क्रीन सुरक्षा
परेशानी से सुरक्षा
जाँच करने में समस्या
फ्लैट पैनल स्प्लिट सोलर वॉटर हीटर
डबल कॉइल्स PTS-F2 के साथ
| फ्लैट पैनल स्प्लिट सोलर वॉटर हीटर डबल कॉइल्स PTS-F2 के साथ |
||||||||
| नमूना | पीटीएस-एफ2-15 | पीटीएस-F2-20 | पीटीएस-F2-25 | पीटीएस-एफ2-30 | पीटीएस-एफ2-40 | पीटीएस-एफ2-50 | पीटीएस-एफ2-100 | |
| फ्लैट पैनल सौर कलेक्टर | मूल सामग्री | ताँबा | ||||||
| कलई करना | ब्लू टाइटेनियम अवशोषण दर की कॉपर एल्यूमीनियम कवर कोटिंग: α=0.95 परावर्तन दर ε=0.04। | |||||||
| बेस प्लेट | समुद्री-ग्रेड H3004 एल्यूमीनियम, कठोरताH32 मोटाई 0.7 मिमी | |||||||
| पैनल का ग्लास | पैनल के लिए विशेष ग्लास ANS1297-1-1975, BS6206A और JIS R3206 मानकों के साथ; AS2208-1978 और संयुक्त राज्य अमेरिका के संघीय मानकों के साथ कठोरता। | |||||||
| पैनल इन्सुलेशन | नीचे फाइबरग्लास इन्सुलेशन के साथ, मोटाई 60 मिमी, घनत्व 20 किग्रा/वर्ग मीटर; साइड-मोटाई इन्सुलेशन: 13 मिमी; घनत्व 23 किग्रा/वर्ग मीटर; थर्मल गुण: R1.0 थर्मल चालकता: 0.059W/m． | |||||||
| मात्रा, पीसी) | 1 | 1 | 2 | 2 | 3 | 3 | 6 | |
| पानी टैंक |
क्षमता | 150L | 200L | 250L | 300 L | 400L | 500L | 1000L |
| शीर्ष तांबे का तार (मिमी*एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| निचला तांबे का तार (मिमी*एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| पॉलीयुरेथेन फोमिंग (मिमी) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| बाहरी टैंक | रंग स्टील प्लेट/एनामल सफेद | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| भीतरी टैंक | एसयूएस 304 2बी, कार्य दबाव-6 बार, परीक्षण दबाव-12 बार | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| इलेक्ट्रिकल हीटर | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| वर्किंग स्टेशन | SR961S (कंट्रोलर और विलो पंप सहित) | |||||||
| विस्तार टैंक | 8एल | 8एल | 8एल | 8एल | 12एल | 12एल | 24एल | |
हीट पाइप स्प्लिट सोलर वॉटर हीटर
डबल कॉइल्स PTS-H2 के साथ
| हीट पाइप स्प्लिट सोलर वॉटर हीटर डबल कॉइल्स PTS-H2 के साथ |
||||||||
| नमूना | पीटीएस-एच2-15 | पीटीएस-एच2-20 | पीटीएस-एच2-25 | पीटीएस-एच2-30 | पीटीएस-एच2-40 | पीटीएस-एच2-50 | पीटीएस-एच2-100 | |
| हीट पाइप सौर कलेक्टर | ट्यूब (पीसीएस) | 15 | 20 | 25 | 30 | 40 | 50 | 100 |
| तीन लक्ष्य वैक्यूम ट्यूब | व्यास/लंबाई: φ58mm/1800mm; उच्च बोरान और सिलिकॉन सामग्री 3.3; संरचना: क्रमिक परिवर्तन SS-AL-Nx/Cu चयनात्मक अवशोषण कोटिंग; वैक्यूम डिग्री:पी<=5*10-3; | |||||||
| वेग पाइप | कंडेसर: φ14*70मिमी; मोटाई: 0.5 मिमी; सामग्री: लाल तांबा TU1+पानी; स्थानांतरण शक्ति:>=150W; कार्य दबाव: 4 एमपीए; वेल्डिंग दबाव: 4 एमपीए; | |||||||
| बाहरी आवरण/ब्रैकेट - एल्यूमिनियम मिश्र धातु | इन्सुलेशन परत - रॉक ऊन | डस्टप्रूफ रबर - ईपीडीएम | डीसिली हीट गेन - 8.5एमजे/एम² | |||||
| इनलेट/आउटलेट - 22मिमी/3/4" | टेलस्टॉक - एबीएस | तापमान - 250 डिग्री सेल्सियस | काम का दबाव - 0.6MPa | |||||
| समोच्च क्षेत्र | 2.32m² | 3.10m² | 3.78m² | 4.52m² | 6.20m² | 7.56m² | 15.12m² | |
| एपर्चर क्षेत्र | 1.43m² | 1.89m² | 2.36m² | 2.83m² | 3.8m² | 4.72m² | 9.44m² | |
| अवशोषण क्षेत्र | 1.22m² | 1.62m² | 2.04m² | 2.43m² | 3.24m² | 4.06m² | 8.16m² | |
| मात्रा, पीसी) | 15ट्यूब*1 | 20ट्यूब*1 | 25ट्यूब*1 | 30ट्यूब*1 | 20ट्यूब*2 | 25ट्यूब*2 | 25ट्यूब*4 | |
| पानी टैंक |
क्षमता | 150L | 200L | 250L | 300 L | 400L | 500L | 1000L |
| शीर्ष तांबे का तार (मिमी*एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| निचला तांबे का तार (मिमी*एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| पॉलीयुरेथेन फोमिंग (मिमी) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| बाहरी टैंक | रंग स्टील प्लेट/एनामल सफेद | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| भीतरी टैंक | एसयूएस 304 2बी, कार्य दबाव-6 बार, परीक्षण दबाव-12 बार | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| इलेक्ट्रिकल हीटर | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| वर्किंग स्टेशन | SR961S (कंट्रोलर और विलो पंप सहित) | |||||||
| विस्तार टैंक | 8एल | 8एल | 8एल | 8एल | 12एल | 12एल | 24एल | |
पैकिंग
इवैक्यूएटेड ट्यूब सोलर वॉटर हीटर: मानक निर्यात पैकेज।
नमूनों को प्लाईवुड बक्सों में लोड किया जाता है।
