उत्पाद विवरण:
|
| रेटेड वोल्टेज: | 220V/110V | आवेदन: | सौर जल हीटर नियंत्रक |
|---|---|---|---|
| नमूना: | SR609C | रंग: | स्लेटी |
| तापमान की रेंज: | 0～99℃ | विद्युत चुम्बकीय वाल्व: | डीसी 12वी एसी 220वी |
| प्रमुखता देना: | SR609C बुद्धिमान नियंत्रक,दबाव वाले सौर वॉटर हीटर नियंत्रक,बुद्धिमान सौर वॉटर हीटर नियंत्रक |
||

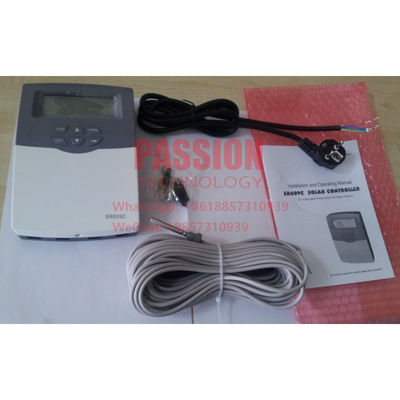

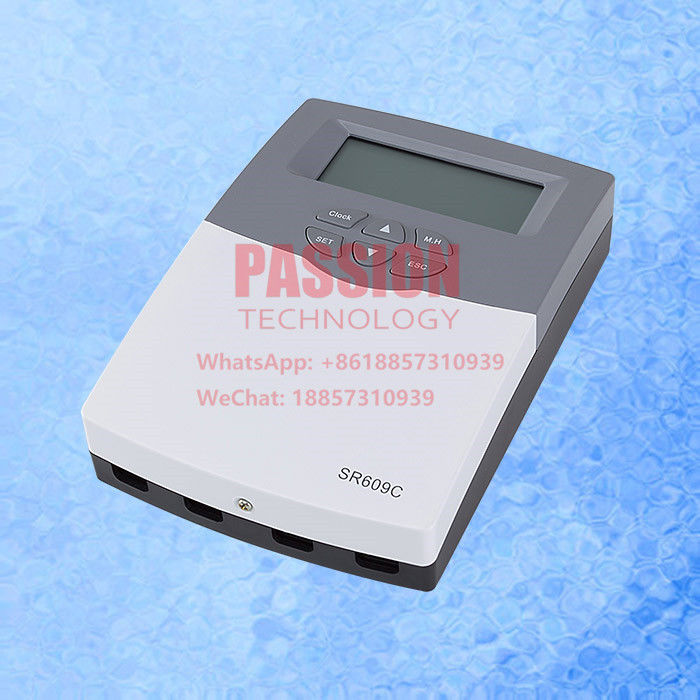

एसआर609सी दबाव वाले सौर जल हीटर तापमान हीटिंग के लिए बुद्धिमान नियंत्रक
परिचय:
एकीकृत गैर दबाव सौर प्रणाली के लिए उपयुक्त
मुख्य तकनीकी डेटा:
1 आयामः 210 मिमी x 145 मिमी x 40 मिमी
2 स्वयं बिजली की खपतः <3W
3 तापमान की माप सटीकताः ±2°C
4 तापमान मापने की सीमाः 099°C
5 नियंत्रित पंप की अधिकतम शक्तिः ≤600W
6 विद्युत हीटिंग तार की शक्तिः ≤ 800W
7 सहायक विद्युत बूस्टर की शक्ति ≤2000W (मानक स्थान)
≤3000W (मानक चयन उपलब्ध नहीं है)
8 विद्युत चुम्बकीय वाल्व पैरामीटरः DC 12V AC 220V
दबाव वाले वाल्व और गैर दबाव वाले वाल्व चयन के लिए उपलब्ध हैं
※ दबाव वाले वाल्व का परिचालन दबावः 0.02Mpa ~ 0.8Mpa
सीधे पानी उपलब्ध कराने के लिए उपयुक्त
बिना दबाव वाले वाल्व का ऑपरेटिंग दबावः 0.0Mpa
पानी के टैंक या कम दबाव पानी प्रदान करने के साथ जुड़ा
मुख्य कार्य:
1समय प्रदर्शन
2, पानी का तापमान प्रदर्शित करें
3, पानी के स्तर का प्रदर्शन
4, ऑटो मोड
5, पानी के स्तर की पूर्व-सेटिंग
6, मैन्युअल पानी लोड
7, तापमान नियंत्रित पानी लोड
8, पानी के भार का समय
9, टैंक पानी की कमी है जब पानी लोड
10,कंपल्सिव जल लोड
11पानी के लोड होने के दौरान पानी का दबाव बढ़ता है।
12मैनुअल हीटिंग
13समय ताप
14गर्म पानी का प्रवाह
15गर्म पानी के पाइप की इन्सुलेशन
16,निम्न दबाव संरक्षण
17संचालक ट्यूब सुरक्षा
18जब बिजली विफल हो जाती है तो मेमोरी सुरक्षा।
विवरण
आउट टैंक की सामग्रीः 0.4 मिमी मोटाई वाला रंगीन स्टील/फ्लोरीन कार्बन स्टील
आंतरिक टैंक की सामग्रीः खाद्य ग्रेड 1.2 मिमी मोटाई,SUS304-2B स्टेनलेस स्टील
टैंक की इन्सुलेटिंग परतः 55 मिमी 45 किलोग्राम/एम3 उच्च घनत्व वाले पॉलीयूरेथेन फोम
इनलेट और आउटलेट छेद: पुरुष G 1/2, 3/4
अधिकतम दबावः 0.6Mpa
सौर कलेक्टर ट्यूबः 3.3 N/Al कोटिंग के साथ बोरोसिलिकेट ग्लास
कांच के ट्यूब की मोटाईः 1.6 मिमी
वैक्यूम ट्यूब की सघनताः P≤0.005 Pa
अवशोषण: as=0.93-0.96 ((AM1.5)
उत्सर्जन अनुपातः εh=0.04-0.06 ((80C±5C)
निष्क्रिय धूप के गुणों के मापदंडः Y=220~260m2.C/K
औसत गर्मी हानि गुणांकः ULT=0.6~0.7W/m2.C
ब्रैकेटः 1.5 मिमी मोटाई जस्ती स्टील
टैंक की संरचनाः वायु निकासी के लिए 5 छेद, पानी के प्रवेश और निकास, विद्युत हीटर, मैग रॉड
वेल्डिंग: आर्गन आर्क वेल्डिंग
बंधन के टुकड़े: स्टेनलेस स्टील के पेंच से बने
अवशोषक क्षेत्रफल: 2.125 वर्ग मीटर
ट्यूबों की मात्राः 30 ट्यूब, 58x1,800 मिमी हीट ट्यूब के साथ
टैंक क्षमताः 300L
दबाव वाले सौर जल हीटर के विनिर्देश:
| मॉडल | पीटी-एच-10 | पीटी-एच-15 | पीटी-एच-18 | पीटी-एच-20 | पीटी-एच-24 | पीटी-एच-25 | पीटी-एच-30 |
| भंडारण टैंक | 100 लीटर | 150 लीटर | 180 लीटर | 200 लीटर | 240 लीटर | 250 लीटर | 300 लीटर |
| अंदरूनी टैंक | स्टेनलेस स्टील SUS304 2B/SUS316L | ||||||
| बाहरी टैंक | रंगीन स्टील ((स्लिवर/व्हाइट))/SUS201/SUS304 2B/SUS316L | ||||||
| इन्सुलेशन परत | उच्च घनत्व वाले पॉलीयूरेथेन फोमिंग | ||||||
| ट्यूब QTY ((PCS) | 10 | 15 | 18 | 20 | 24 | 25 | 30 |
| धूलरोधी रबड़ | ईपीडीएम | ||||||
| डीसीली हीट गेन | 8.5MJ/m2 | ||||||
| काम का दबाव | 0.6 एमपीए | ||||||
| तीन लक्ष्य वैक्यूम ट्यूब | व्यास/लंबाईः φ58mm/1800mm; बोर और सिलिकॉन की उच्च सामग्री 3.3संरचनाः SS-AL-Nx/Cu चुनिंदा अवशोषण कोटिंग में क्रमिक परिवर्तन; वैक्यूम डिग्रीःP<=5*10-3; | ||||||
| हीट पाइप | कंडेसरः φ14*70mm; मोटाईः 0.5mm; सामग्रीः लाल तांबा TU1+पानी; स्थानांतरण शक्तिः>=150W; कार्य दबाव:4Mpa; वेल्डिंग दबाव:4Mpa; | ||||||
| ब्रैकेट | काले रंग में प्लास्टिक कोटिंग के साथ जस्ती स्टील/एल्यूमीनियम मिश्र धातु/SUS201/SUS3042B/SUS316L, 0/20/30/45 डिग्री | ||||||
| समोच्च के उद्घाटन क्षेत्र | 1.23m2 | 1.84m2 | 2.22m2 | 2.47m2 | 2.96m2 | 3.08m2 | 3.70m2 |
| एपर्चर क्षेत्र | 0.95m2 | 1.42m2 | 1.70m2 | 1.89m2 | 2.27m2 | 2.36m2 | 2.83m2 |
| अवशोषण क्षेत्र | 0.82m2 | 1.22 मीटर2 | 1.46 मीटर2 | 1.62 मीटर2 | 1.96m2 | 2.04m2 | 2.43m2 |
| सहायक उपकरण (वैकल्पिक) | टी/पी वाल्व, विद्युत हीटर और मैग्नेस्यूम बार | ||||||
| ओईएम सेवा: | उत्पादों और पैकेज पर लोगो पेंटिंग निःशुल्क है (20FT,40FT,40HQ) | ||||||
टिप्पणियाँ:
1. लीड-टाइम: 7-15 कार्य दिवसों के बाद भुगतान प्राप्त.
2भुगतान की अवधि: टी/टी, एल/सी, वेस्टर्न यूनियन।
3- गारंटी: पूरी प्रणाली के लिए 5 वर्ष, वैक्यूम ट्यूब के लिए 15 वर्ष और सामान के लिए 1 वर्ष।
4व्यापार की अवधि: एफओबी, सीएफआर और सीआईएफ।
सिस्टम कार्यप्रणाली:
