उत्पाद विवरण:
|
| क्षमता: | 100L-2000L | संरचना: | विभाजित करना |
|---|---|---|---|
| गारंटी: | 6 साल | एकत्र करनेवाला: | हीट पाइप सोलर कलेक्टर |
| बाहरी टैंक: | चित्रित स्टील | भीतरी टैंक: | SUS304 स्टेनलेस स्टील |
| ब्रैकेट: | एल्यूमीनियम मिश्र धातु | ऊष्मा परिरक्षण: | 3 दिन |
| हाई लाइट: | पेंटेड स्टील हीट पाइप सोलर कलेक्टर,1000L स्प्लिट प्रेशर सोलर वॉटर हीटर,पेंटेड स्टील स्प्लिट सोलर वॉटर हीटर |
||

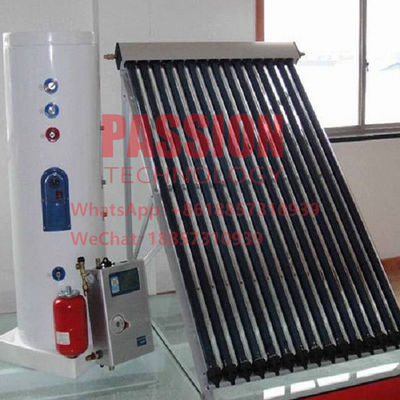

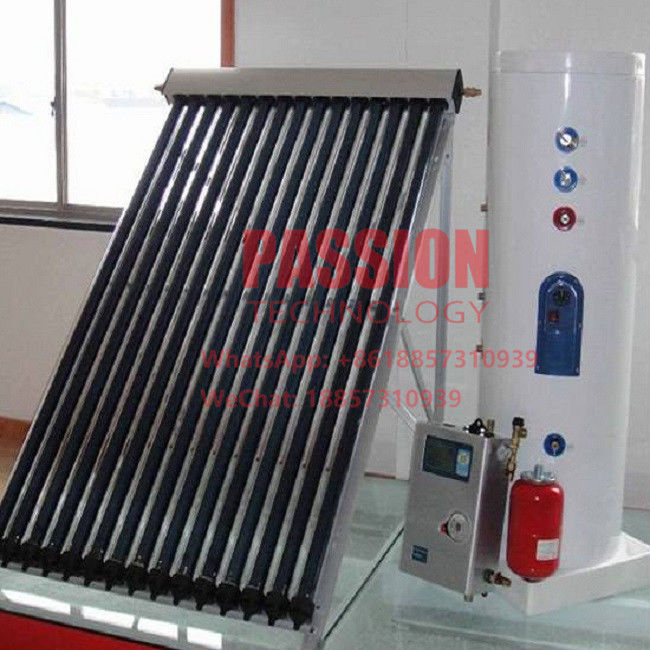

कॉइल के साथ 1000L स्प्लिट प्रेशर सोलर वॉटर हीटर 30tubes हीट पाइप सोलर कलेक्टर
लाभ
नया कई गुना, अधिक मजबूत।
फ्रेम समायोजित किया जा सकता है।
सरल प्रतिष्ठापन।
पूंछ स्टॉक समर्थन स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु से बना है।
काम करने का सिद्धांत
कलेक्टर सौर ऊर्जा को अवशोषित करता है और इसे परिसंचरण के माध्यम से पानी की टंकी तक पहुंचाता है।
जब कलेक्टर का तापमान निर्धारित मूल्य तक पहुंच जाता है, तो नियंत्रक शुरू हो जाता है
परिसंचरण पंप स्वचालित रूप से।
स्थान
कलेक्टर को या तो छत या दीवार पर स्थापित किया जा सकता है जबकि पानी की टंकी स्थापित की जा सकती है
विला में किसी भी स्थान पर लचीला। कलेक्टर विला के दृष्टिकोण के साथ सामंजस्य स्थापित करता है और बनाए रखता है
विला का आउटलुक ब्यूटी।
फ्लैट पैनल स्प्लिट सोलर वॉटर हीटर
डबल कॉइल्स के साथ PTS-F2
| फ्लैट पैनल स्प्लिट सोलर वॉटर हीटर डबल कॉइल्स के साथ PTS-F2 |
||||||||
| नमूना | पीटीएस-F2-15 | पीटीएस-F2-20 | पीटीएस-F2-25 | पीटीएस-F2-30 | पीटीएस-एफ2-40 | पीटीएस-एफ2-50 | पीटीएस-एफ2-100 | |
| फ्लैट पैनल सौर कलेक्टर | मुख्य सामग्री | तांबा | ||||||
| परत | ब्लू टाइटेनियम अवशोषण दर का कॉपर एल्यूमीनियम कवर कोटिंग: α = 0.95 परावर्तन दर ε = 0.04। | |||||||
| बेस प्लेट | समुद्री ग्रेड H3004 एल्यूमिनियम, क्रूरताH32 मोटाई 0.7mm | |||||||
| पैनल का गिलास | पैनल के लिए विशेष ग्लास ANS1297-1-1975, BS6206A और JIS R3206 मानकों के साथ;AS2208-1978 और संयुक्त राज्य अमेरिका के संघीय मानकों के साथ कठोरता। | |||||||
| पैनल इन्सुलेशन | शीसे रेशा इन्सुलेशन के साथ नीचे, मोटाई 60 मिमी, घनत्व 20 किग्रा / वर्ग मीटर;साइड-मोटाई इन्सुलेशन: 13 मिमी;घनत्व 23kg/m³;तापीय गुण: R1.0 तापीय चालकता: 0.059W/m． | |||||||
| मात्रा, पीसी) | 1 | 1 | 2 | 2 | 3 | 3 | 6 | |

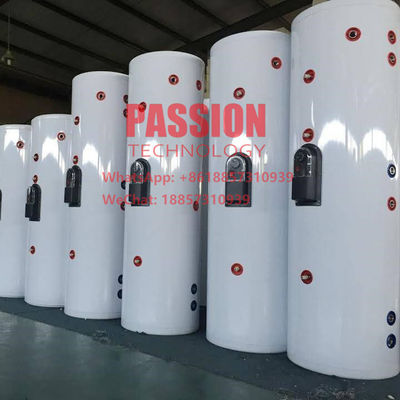

| पानी टैंक |
क्षमता | 150ली | 200ली | 250ली | 300 L | 400ली | 500ली | 1000ली |
| शीर्ष कॉपर कॉइल (मिमी * एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | 19*30 | |
| निचला कॉपर कॉइल (मिमी * एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | 16*30 | Φ19*40 | |
| पॉलीयूरेथेन फोमिंग (मिमी) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| बाहरी टैंक | रंग स्टील प्लेट / तामचीनी सफेद | |||||||
| 470/0.5 | 550/0.5 | Φ580/0.5 | Φ580/0.5 | 700/0.5 | 700/0.5 | 1000/0.5 | ||
| भीतरी टैंक | एसयूएस 304 2 बी, कार्य दबाव -6 बार, परीक्षण दबाव -12 बार | |||||||
| 360/1.2 | 450/1.5 | 480/1.5 | 480/1.5 | Φ580*2.0 | Φ580*2.0 | 800/2.5 | ||
| इलेक्ट्रिकल हीटर | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| वर्किंग स्टेशन | SR961S (कंट्रोलर और WILO पंप सहित) | |||||||
| विस्तार टैंक | 8एल | 8एल | 8एल | 8एल | 12एल | 12एल | 24एल | |
हीट पाइप स्प्लिट सोलर वॉटर हीटर
डबल कॉइल्स के साथ PTS-H2
| हीट पाइप स्प्लिट सोलर वॉटर हीटर डबल कॉइल्स के साथ PTS-H2 |
||||||||
| नमूना | पीटीएस-एच2-15 | पीटीएस-एच2-20 | पीटीएस-एच2-25 | पीटीएस-एच2-30 | पीटीएस-एच2-40 | पीटीएस-एच2-50 | पीटीएस-एच2-100 | |
| हीट पाइप सोलर कलेक्टर | ट्यूब (पीसीएस) | 15 | 20 | 25 | 30 | 40 | 50 | 100 |
| तीन लक्ष्य वैक्यूम ट्यूब | व्यास / लंबाई: φ58 मिमी / 1800 मिमी;उच्च बोरॉन और सिलिकॉन सामग्री 3.3;संरचना: क्रमिक परिवर्तन SS-AL-Nx/Cu चयनात्मक अवशोषण कोटिंग;वैक्यूम डिग्री: पी <= 5 * 10-3; | |||||||
| गरम पाइप | कंडेसर: φ14 * 70 मिमी;मोटाई: 0.5 मिमी;सामग्री: लाल तांबा TU1 + पानी;स्थानांतरण शक्ति:>=150W;कार्य दबाव: 4 एमपीए;वेल्डिंग दबाव: 4 एमपीए; | |||||||
| बाहरी खोल/कोष्ठक - एल्युमिनियम मिश्र धातु | इन्सुलेशन परत - रॉक ऊन | डस्टप्रूफ रबड़ - ईपीडीएम | डीसिली हीट गेन - 8.5MJ/m² | |||||
| इनलेट/आउटलेट - 22mm/3/4" | टेलस्टॉक - एबीएस | तापमान - 250 ° | काम का दबाव - 0.6MPa | |||||
| कंटूर क्षेत्र | 2.32 वर्ग मीटर | 3.10m² | 3.78m² | 4.52m² | 6.20 वर्ग मीटर | 7.56m² | 15.12m² | |
| एपर्चर क्षेत्र | 1.43 वर्ग मीटर | 1.89m² | 2.36 वर्ग मीटर | 2.83m² | 3.8m² | 4.72m² | 9.44m² | |
| अवशोषण क्षेत्र | 1.22m² | 1.62m² | 2.04m² | 2.43m² | 3.24m² | 4.06m² | 8.16m² | |
| मात्रा, पीसी) | 15ट्यूब*1 | 20ट्यूब*1 | 25ट्यूब*1 | 30ट्यूब*1 | 20ट्यूब*2 | 25ट्यूब*2 | 25ट्यूब*4 | |
| पानी टैंक |
क्षमता | 150ली | 200ली | 250ली | 300 L | 400ली | 500ली | 1000ली |
| शीर्ष कॉपर कॉइल (मिमी * एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | 19*30 | |
| निचला कॉपर कॉइल (मिमी * एम) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | 16*30 | Φ19*40 | |
| पॉलीयूरेथेन फोमिंग (मिमी) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| बाहरी टैंक | रंग स्टील प्लेट / तामचीनी सफेद | |||||||
| 470/0.5 | 550/0.5 | Φ580/0.5 | Φ580/0.5 | 700/0.5 | 700/0.5 | 1000/0.5 | ||
| भीतरी टैंक | एसयूएस 304 2 बी, कार्य दबाव -6 बार, परीक्षण दबाव -12 बार | |||||||
| 360/1.2 | 450/1.5 | 480/1.5 | 480/1.5 | Φ580*2.0 | Φ580*2.0 | 800/2.5 | ||
| इलेक्ट्रिकल हीटर | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| वर्किंग स्टेशन | SR961S (कंट्रोलर और WILO पंप सहित) | |||||||
| विस्तार टैंक | 8एल | 8एल | 8एल | 8एल | 12एल | 12एल | 24एल | |
पैकिंग
खाली ट्यूब सोलर वॉटर हीटर: मानक निर्यात पैकेज।
नमूनों को प्लाईवुड के बक्सों में लोड किया जाता है।
हमारी सेवाएँ
हम एक ओईएम (मूल उपकरण निर्माता) को एक इकाई या संगठन के रूप में परिभाषित करते हैं जो अपने ग्राहकों को बिक्री के लिए अपने स्वयं के अनूठे समाधान में एक अनुकूलित या एम्बेडेड उत्पाद को एकीकृत करता है।
इस अवधारणा का प्रमाण यह है कि उत्पाद को महत्वपूर्ण रूप से रूपांतरित किया जाना चाहिए।
ओईएम पार्टनर मुख्य रूप से अपने समाधान पर अपनी कंपनी के लोगो और ब्रांड नाम का उपयोग करता है और यह अपने ग्राहकों को सीधे तकनीकी और वारंटी सहायता का विपणन, बिक्री और प्रदान करता है।
सामान्य प्रश्न
भुगतान शर्तें: टी / टी, एल / सी, पेपैल, वेस्टर्न यूनियन सभी समर्थन।
प्रसव के समय: नमूना आदेश 3 कार्य दिवसों, कंटेनर आदेश 10 कार्य दिवसों।
न्यूनतम आदेश मात्रा: 1 पीसी
गारंटी अवधि: 8 वर्ष
OEM सेवा: समर्थन (मुफ्त में कार्टन पर लोगो प्रिंट करें)
सूचना
1) ग्राहकों की स्थानीय अक्षांश स्थिति के अनुसार फ्रेम के कोण को उत्पादन में बदला जा सकता है।हम ग्राहकों के लिए उपयुक्त कोण डिजाइन कर सकते हैं
2) हम आपके ऑर्डर के लिए अतिरिक्त सामान और ट्यूब मुफ्त में प्रदान करते हैं
3) अगर ग्राहकों की जरूरत है तो हम एसएफबी के लिए स्थायी फ्रेम की पेशकश कर सकते हैं
4) हम ग्राहकों के अनुरोध के अनुसार प्रत्येक एसएफबी सौर कलेक्टर के ट्यूबों की मात्रा बदल सकते हैं
5) हम ग्राहकों की आवश्यकता के अनुसार कई गुना की विभिन्न सामग्री को बदल सकते हैं, एसएफबी स्थायी फ्रेम के साथ।
स्प्लिट प्रेशराइज्ड हीट पाइप सोलर वॉटर हीटर की पीडीएफ कैटलॉग।
PTS-H2 हीट पाइप स्प्लिट सोलर वॉटर हीटर ड्यू...
स्प्लिट प्रेशराइज्ड फ्लैट पैनल सोलर वॉटर हीटर की पीडीएफ कैटलॉग।
PTS-F2 फ्लैट पैनल स्प्लिट सोलर वॉटर हीटर डू...
