उत्पाद विवरण:
|
| क्षमता: | 50 ट्यूब | संरचना: | गैर दबाव |
|---|---|---|---|
| गारंटी: | 6 साल | एकत्र करनेवाला: | वेक्यूम - ट्यूब |
| आवेदन: | होटल | बाहरी टैंक: | चित्रित स्टील |
| भीतरी टैंक: | स्टेनलेस स्टील 304 | कोष्ठक: | स्टेनलेस स्टील 201 0/20/30/45 डिग्री |
| प्रमुखता देना: | 50tubes वैक्यूम ट्यूब सोलर कलेक्टर,पेंटेड स्टील वैक्यूम ट्यूब सोलर कलेक्टर,कलर स्टील वैक्यूम ट्यूब सोलर कलेक्टर |
||

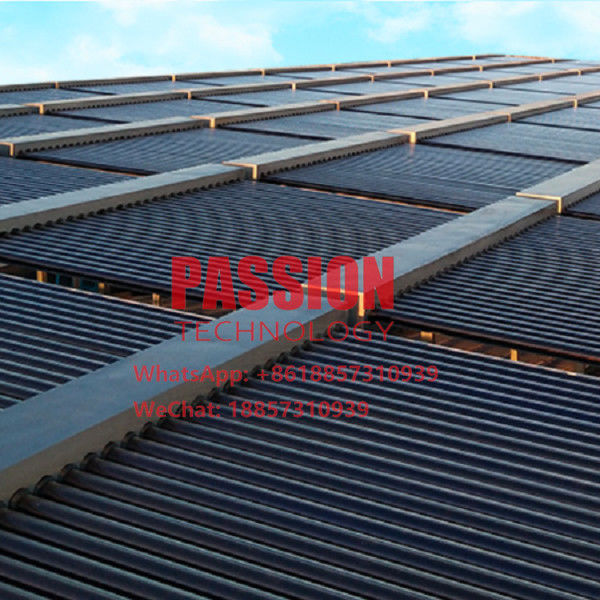

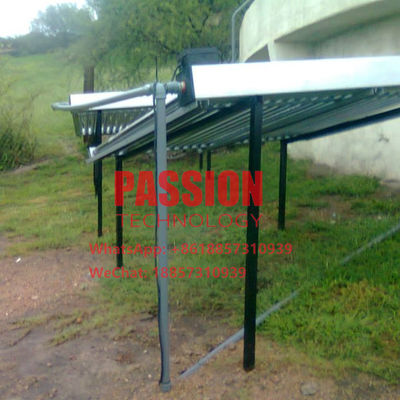

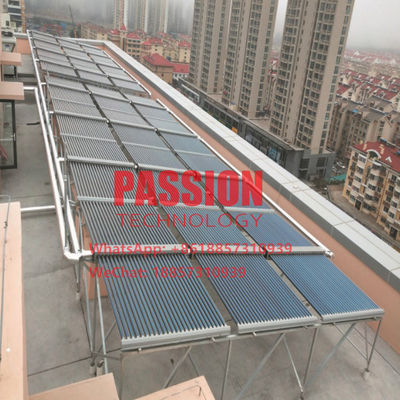

50 ट्यूब नॉन प्रेशर वैक्यूम ट्यूब सौर कलेक्टर ग्लास ट्यूब कलेक्टर होटल के लिए, सौर पानी कलेक्टर
तकनीकी डेटा:
| वैक्यूम ट्यूब | आकार (मिमी) | Φ58*1800 / Φ47*1500 | |||||
| ट्यूब (पीसी) | 40 / 50 / 60 / 70 | ||||||
| ग्लास | उच्च वैक्यूम के साथ डबल लेयर बोरोसिलिकेट 3.3 ग्लास | ||||||
| कोटिंग | एकल लक्ष्य AL/AL-ALN(H) या तीन लक्ष्य Cu/SS-ALN | ||||||
| विविध | आकार | आयताकार / गोल | |||||
| बहुभुज टैंक | खाद्य ग्रेड स्टेनलेस स्टील SUS304-2B / SUS316 | ||||||
| बहुभुज खोल | रंग स्टील ग्रे चित्रित | ||||||
| इन्सुलेशन | उच्च घनत्व वाला पॉलीयूरेथेन फोमिंग 40 एमएम मोटाई | ||||||
| ब्रैकेट | मजबूत एल्यूमीनियम मिश्र धातु संरचना समतल या ढलान छत के लिए अनुकूल | ||||||
| सहायक उपकरण | एंटी एजिंग सिलिकॉन सील, धूल प्रतिरोधी सील, स्टेनलेस स्क्रू | ||||||
| संबंध | 1 इंच का पुरुष धागा (बड़ा आकार उपलब्ध है) | ||||||
| कलेक्टर कोण | 5 ~ 90° | ||||||
| हिमस्खलन प्रतिरोध | Φ25 मिमी व्यास | ||||||
| मॉडल संख्या | सौर वैक्यूम ट्यूब |
एपर्चर क्षेत्रफल/ मीटर2 |
कंटेनर लोड करने की मात्रा/सेट | ||||
| आकार / मिमी | मात्रा/पीसी | 20GP | 40GP | 40HQ | |||
| PT-5818CA-40 | Φ58*1800 | 40 | 3.77 | 42 | 88 | 107 | |
| PT-5818CA-50 | 50 | 4.71 | 34 | 70 | 86 | ||
| PT-5818CA-60 | 60 | 5.66 | 28 | 58 | 71 | ||
कार्य सिद्धांत और भागों का विवरण
मनिफोल्ड वैक्यूम ट्यूब गैर दबाव सौर कलेक्टर सौर पानी हीटिंग में काफी उच्च दक्षता के साथ सबसे किफायती कलेक्टर में से एक है,यह आम तौर पर प्रत्यक्ष सौर जल ताप के लिए सक्रिय खुले चक्र परिसंचरण प्रणाली में प्रयोग किया जाता है.
सौर वैक्यूम ट्यूबों को सीधे मनिफोल्ड टैंक के अंदर प्लग किया जाता है, जब खाली ट्यूबों में ठंडा पानी सौर विकिरण से गर्म किया जाता है।
चूंकि गर्म पानी और ठंडे पानी का विशिष्ट गुरुत्वाकर्षण अलग-अलग होता है, इसलिए गर्म पानी मनिफोल्ड टैंक में ऊपर जाता है और ठंडा पानी नीचे जाकर ग्लास वैक्यूम ट्यूबों में जाता है।
इस निरंतर परिसंचरण के माध्यम से, मनिफोल्ड टैंक में ठंडा पानी धीरे-धीरे गर्म किया जाएगा, एक सक्रिय ओपन-लूप सौर प्रणाली में,जनरेटर में गर्म पानी गर्म पानी भंडारण टैंक के लिए पंप किया जाएगा, और एक ही समय में सौर हीटिंग के लिए मनिफोल्ड कलेक्टर के लिए ठंडे टैंक पानी परिसंचरण।
वैक्यूम ट्यूब सोलर कलेक्टर की विशेषताएं
1. सौर जल ताप के लिए सबसे किफायती और व्यावहारिक कलेक्टर;
2. गर्म पानी के ताप, पूल ताप, स्थान ताप आदि के लिए व्यापक अनुप्रयोग;
3. बड़ी हीटिंग क्षमता 500 से 500,000 लीटर गर्म पानी तक;
4. बड़े प्रवाह वाले जल परिसंचरण के साथ कुशल प्रत्यक्ष गर्म पानी हीटिंग;
5. सपाट या ढलान वाली छत की स्थापना के लिए मजबूत अनुकूलन क्षमता;
6. सरल संरचना डिजाइन के साथ आसान स्थापना और कनेक्शन;
7. प्रणाली की स्थापना और कमीशन के बाद बहुत सुरक्षित और स्थिर;
8सक्रिय ओपन लूप परिसंचरण प्रणाली या निष्क्रिय थर्मोसिफोन प्रणाली पर लागू होता है।
9. एंटी-फ्रीज सुरक्षा के साथ यह शून्य से नीचे मौसम की स्थिति में अच्छी तरह से काम करता है.
10विजन कंपनी के तकनीकी समर्थन से आपके सिस्टम में शायद ही कभी ट्यूब टूटने, टूटे या फुटे हुए मनिफोल्ड और स्टोरेज टैंक की समस्या होती है।
पैकेजिंग और शिपिंग
पैकेजिंग विवरण: निर्यात मजबूत तरंगदार कार्डबोर्ड।
डिलीवरी का विवरणः कंटेनर ऑर्डर मात्रा के लिए 7 से 10 दिनों के भीतर पुष्टि किए गए चालान या बिक्री अनुबंध पर।
हमारी सेवाएँ
त्वरित प्रतिक्रिया: आपकी पूछताछ का उत्तर 24 घंटे के भीतर ई-मेल या ऑनलाइन मैसेंजर के माध्यम से दिया जाएगा;
तकनीकी सहायताः उत्पाद सुझाव, स्थापना मार्गदर्शन, बाजार विश्लेषण आदि के लिए 10 वर्ष से अधिक का अनुभव।
OEM और ODM: हम सौर कलेक्टर, भंडारण टैंक, स्थापना फ्रेम और यहां तक कि कुछ आउटसोर्सिंग उपकरणों के लिए OEM और ODM आवश्यकताओं का स्वागत करते हैं;
नमूने की जाँचः उत्पादन में गुणवत्ता नियंत्रण के बावजूद, नमूने का चयन किया जाएगा और वितरण से पहले जांच के लिए स्थापित किया जाएगा;
न्यूनतम आदेश मात्राः हम गुणवत्ता और सेवा की जांच करने के लिए ग्राहकों के लिए नमूना नमूना निर्माण प्रदान करते हैं;
नौवहन सेवाः विदेशी समुद्री बंदरगाह या अंतर्देशीय स्थल पर माल के शिपमेंट की व्यवस्था करना और यदि आवश्यक हो तो माल का बीमा, सीमा शुल्क निकासी आदि करना;
आयात प्रमाण पत्र: प्रमाण पत्र उत्पत्ति CO, फॉर्म A, फॉर्म E, फॉर्म F, सीमा शुल्क प्रमाण पत्र आदि।
